MAX-351とは
専用バンドパスフィルター(別売)をセットして、分光した光を出射することができるキセノン光源です。ハイパワーな300Wランプを使用していますが、出射光の熱や迷光を大幅にカットしています。熱の無い環境下で波長切り換えが必要な研究開発用途に最適です。ミラーモジュールの付け替えにより、UVタイプ、UV-VISタイプ、VISタイプ、IRタイプへと簡単に切り換えが可能です。
リーフレット概要
特長
- フォトクロミズムに最適
- 圧倒的な明るさの300Wキセノンランプを使用
- 不要な波長域をカットして熱を抑制
- ミラーモジュールの付け替えにより、UVタイプ、UV-VISタイプ、VISタイプ、IRタイプへと簡単にカスタマイズが可能
- ランプ交換が容易なカートリッジ方式を採用
- ランプ寿命約500時間
- コンパクトで移動が簡単
- 8穴式フィルターチェンジャーを標準で搭載
- オプションのフィルターを使用することによって、特定波長の光のみを取り出すことが可能
- 内蔵の連続可変NDフィルターにより、1000-50の間で1ステップごとに調光が可能
応用分野
- フォトクロミズム
- 高分子
- 有機合成
- 光触媒
- 人工光合成
- 光DSC
- 蛍光観察
- 検査照明
- ディスプレイ検査
- 環境計測
- キュアリング
- 半導体関連
- 各種研究開発
など
使用例
明るい単色光源
干渉フィルター(狭帯域バンドパスフィルター)をセットして、分光光源としてご使用できます。フィルター分光によって、様々な波長帯を選ぶことができます。さらに、分光器よりも明るい光を照射でき、マルチラインのレーザーよりも安価で扱いやすいなどといったメリットがあります。また、ミラーモジュール機能により、不要な熱と迷光を大幅にカットした出射光を得ることができます。主に光化学、機能材料開発などといった分野でご好評をいただいています。
直結ロッドレンズ(落射)照明セット
応用例
光化学研究
フォトクロミック材料研究
光化学反応の研究に最適な単色光源です。スムーズな波長切り換えが可能です。
光触媒研究
光化学反応の研究に最適な単色光源です。スムーズな波長切り換えが可能です。
光学系
ミラーモジュール
必要な波長域の光だけを取り出し、不要な波長域の光をカットして、熱と迷光を大幅に抑えます。4種類から選択でき、お客様にて簡単に取り付けが行えます(ランプ点灯時も交換可)。
ランプ
300Wの明るいコンパクトキセノンランプを搭載しています。

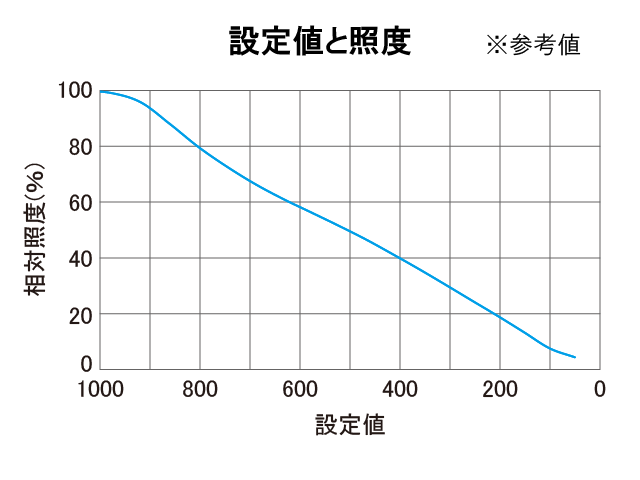

連続可変NDフィルター
連続的な光量調整が可能です。 1000～50まで1ステップで細かく調光することができます。
フィルターチェンジャー
最大8枚のフィルターを装着して切り換えることができます。バンドパスフィルター(オプション)を取り付けることにより、単色光の波長を切り換えて照射することが可能です。フィルターホルダーの脱着は、ネジ込み式で簡単に行えます。
※装着可能フィルターサイズ：φ25mm、厚み6mm以下
コントローラー
MAX-351の各機能は、外付けコントローラーで操作します。操作は、ボタンを押すだけで簡単に行えます。デジタル表示の液晶パネルでわかりやすい表示になっています。
- ランプの点灯消灯
- シャッター開閉
- タイマー照射設定
- フィルターの切り換え
- 光量調整
ほか
構成・付属品
- 本体
- ランプカートリッジ
- ミラーモジュール ※1種類を選択 (UV、UV-VIS、VIS、IR)
- ライトガイド取付口
- フィルターホルダー×8個
- コントローラー
- コントローラー専用ケーブル (2m)
- AC電源コード (3ピンソケット、3m)
- USB-RS485変換ケーブル (1.8m)
- カニメ工具
- 取扱説明書
ほか
オプションアクセサリー
ライトガイド
キセノン光源の出射口からの光はライトガイドを通じて照射することができます。これにより出射光の引き回しが便利になります。2分岐や3分岐などの特注品も取り扱っています。
| タイプ | 波長域 |
|---|---|
| 石英タイプ | UV域～ |
| 多成分タイプ | VIS域～ |
ロッドレンズ
ライトガイドの先端に取り付けて､照射むらの少ない均一な照明にすることができます。ラインナップは、投影サイズの違う0.5倍、1倍(標準)、2倍の3種類をご用意しました。
| タイプ (倍率) | 波長域 |
|---|---|
| RLQL80-05 (0.5倍) | UV域～ (合成石英) |
| RLQL80-1 (1.0倍) ※標準 |
UV域～ (合成石英) |
| RLQL80-2 (2.0倍) | UV域～ (合成石英) |
狭帯域バンドパスフィルター
ご使用用途に合わせて、フィルターのタイプや波長などを選択してください。装着可能なフィルターサイズは、外径φ25mm、厚み6mm以下です。
例）分光光源としてご使用の場合
※ミラーモジュールの透過波長に合わせて選択します。
※フィルターによっては、光源用としてご使用できないものもございます。詳しくはお問い合わせください。
| タイプ | 波長域 |
|---|---|
| HMシリーズ | 254nm～900nm |
製品仕様
| 型式 | MAX-351 |
| 波長範囲 | 250～1050nm *1 |
| 入力電圧 | 定格AC100-240V ±10％ 50/60Hz |
| 皮相電力 | 530VA以下 ※AC100V入力/50Hz時 520VA以下 ※AC240V入力/50Hz時 |
| ランプタイプ | 300Wキセノン |
| ランプ寿命 | 500h *2 |
| ランプメンテナンス | アライメントフリー (ランプカートリッジ式) |
| 冷却方式 | 強制排気空冷 |
| 機能 |
シャッター開閉 タイマー機能(1～99999s) 光量調整 (50～1000：連続可変) フィルターチェンジャー *3 |
| ミラーモジュール *4 | UV 250～385nm UV-VIS 300～600nm VIS 385～740nm IR 750～1050nm |
| 制御方式 | コントローラーまたは外部制御 *5 |
| 通信ポート | RS485 (専用ケーブル) |
| 安全機構 | ランプ消灯および警告灯点灯 ・ランプ異常時 ・装置動作異常時 ・冷却ファン異常時 ・フィルター交換扉 ・ミラーモジュール交換カバー開時 ・ランプカートリッジ未挿入時 ・内部温度異常時 AC入力過電流時遮断 (ヒューズ内蔵) *6 |
| 使用環境 | 温度 10～35℃ 湿度 70％ ※結露なきこと |
| 寸法 | 本体 196(W)×330(D)×294(H)mm ※突起物を除く コントローラー 160(W)×40(D)×120(H)mm ※突起物を除く |
| 質量 | 本体 13.0kg コントローラー 1.0kg |
*1 搭載するミラーモジュールによって異なります。
*2 ランプメーカーが示す平均寿命仕様です。
*3 装着可能フィルターは、φ25mm、t=6mm以下になります。(8枚のフィルターが搭載可能)
*4 オプションフィルター取り付け可能
φ25mm UV、UV-VIS：t=10mm以下、VIS：t=6mm以下、IR：t=5mm以下
*5 外部制御を行うためのコマンド表を開示します。
*6 ヒューズは、入力電圧によって選択される型式が変わります。
入力電圧AC100V時：6.3A/250VAC/高遮断容量/遅延型/φ5×20mm
入力電圧AC240V時：4.0A/250VAC/高遮断容量/遅延型/φ5×20mm
※製品仕様、外観などは予告なく変更する場合がありますので、あらかじめご了承ください。
