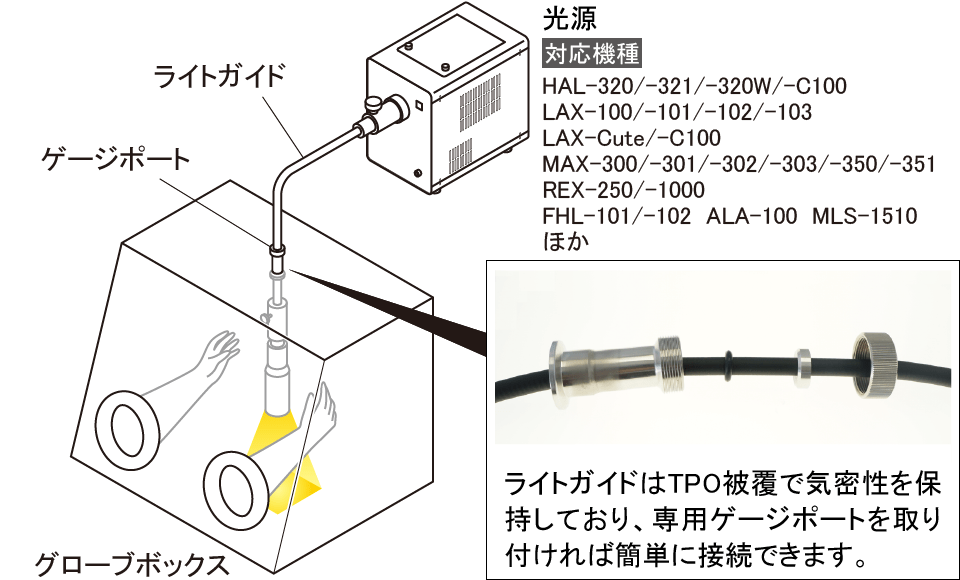

グローブボックス用ライトガイドとは
光源の光をグローブボックスの中に導光できます。
有機材料の開発として有機半導体・太陽電池・ELなど、O2・H2Oを遮断しながらの環境でお使いいただいています。
概要
特長
- 規格フランジ*による取り付けで工事や機密接着が不要
*当社標準のゲージポート
応用分野
- 色素増感太陽電池
- 有機EL
- 有機半導体
- 有機太陽電池
など
製品概要
製品詳細

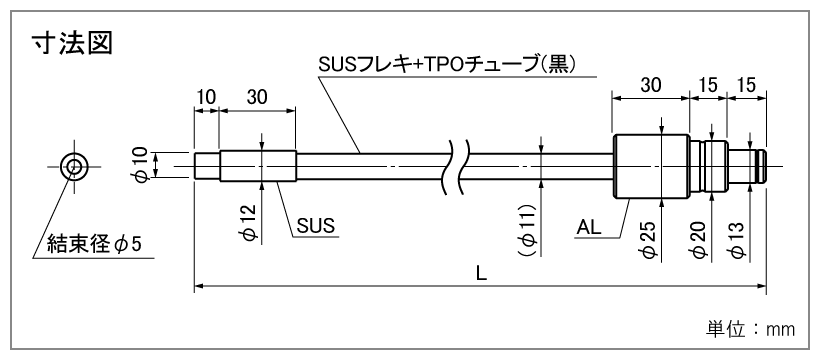

石英ライトガイド(TPO)
出射口からの光は、ライトガイドを通じて照射することができます。
真空圧には対応しておりません。特注にて真空対応ライトガイドも製作可能です。
ゲージポート
OリングでTPO被覆を密着させて気密性を保ちます（1kPaの加圧状態での実装テストを実施）。
フランジ規格は3種類ご用意しております。他の規格にも特注で対応致します。
金属材料：SUS304
| 型式 | 規格 | A(mm) | φB(mm) |
|---|---|---|---|
| GG-25 | NW/KF25 | 74 | 40 |
| GG-40 | NW/KF40 | 58 | 55 |
| GG-50 | NW/KF50 | 58 | 75 |
ロッドレンズ
ライトガイドの先端に取り付けて､照射むらの少ない均一な照明にすることができます。ラインナップは、投影サイズの違う0.5倍、1倍(標準)、2倍の3種類をご用意しました。
| タイプ (倍率) | 波長域 |
|---|---|
| RLQL80-05 (0.5倍) | UV域～ (合成石英) |
| RLQL80-1 (1.0倍) ※標準 |
UV域～ (合成石英) |
| RLQL80-2 (2.0倍) | UV域～ (合成石英) |
光源
| 機種名 | タイプ | |
|---|---|---|
| ソーラーシミュレータ | HAL-320W | 1800nm |
| HAL-320 | スタンダード | |
| キセノン光源 | MAX-351 | 300W |
| LAX-C100 | 100W | |
| UV(水銀)光源 | REX-250 | 250W |
| LED光源 ※ライトガイドアダプタが必要です。 |
CL-1501 | 1ch |
| CL-1503 | 3ch |
※製品仕様、外観などは予告なく変更する場合がありますので、あらかじめご了承ください。
