ロッドレンズ

ロッドレンズ

ロッドレンズとは

ライトガイドに取り付けて、照射むらの少ない均一照明にするレンズユニットです。

リーフレット

概要

特長

  • ご希望の照明サイズに合わせて倍率を選択可能
  • 0.5倍、1.0倍、2.0倍の3種類をラインナップ
  • 照射距離に応じて、ピント調整が可能

製品概要

ロッドレンズは万華鏡の原理を応用した均一照明のレンズユニットです。角柱内で反射を繰り返した光が出射端面で均一化されます。その後段に投影レンズ群を配置し、出射端面の像を投影します。
ラインナップとして、投影サイズを標準(×1)倍率と、その1/2倍、2倍になるレンズユニットをご用意しました。各種ユニットは、その倍率で均一照明が可能なように収差を抑えた最適な設計になっています。

製品概要

接続例

接続例

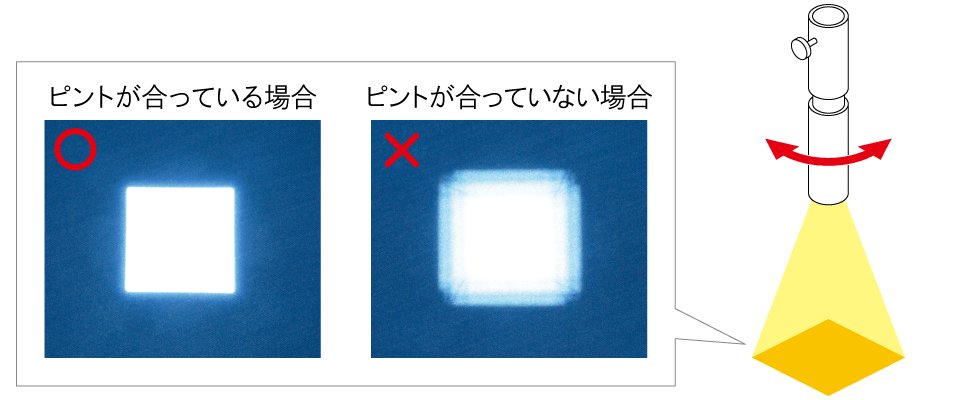

使用方法

先端部を回すと、照射距離に合わせてピント調整ができます。

使用方法

オプションアクセサリー

テレセントリック均一照射ユニット(RLQL80-1/RLQL80-05用)

テレセントリック均一照射ユニット(RLQL80-1/RLQL80-05用)

作動距離を変えても*照射エリアが変わらない均一照射レンズユニットです。
*作動距離内において


詳細を見る

ロッドレンズ落射ヘッド(RLQL80-1用)

ロッドレンズ落射ヘッド(RLQL80-1用)

ロッドレンズ(1.0倍)の先端に取り付けて、落射照明にするヘッドです。
高さスペースが限られている場合に有効です。


製品仕様

型式 RLQL80-1
RLQL80-1
RLQL80-05
RLQL80-05
RLQL80-2
RLQL80-2
倍率 1.0倍 0.5倍 2.0倍
材質 合成石英 合成石英 合成石英
照射エリア 照射エリアRLQL80-1 照射エリアRLQL80-05 照射エリアRLQL80-2
質量 200g 340g 260g


※製品仕様、外観などは予告なく変更する場合がありますので、あらかじめご了承ください。
