REX-250とは
248nmまでのDUV光を利用でき、波長選択･切り換えが可能なUV照射装置です。 光学フィルターによって必要な水銀輝線波長のみを取り出すことができます。 シャッター、タイマー照射、光量調整、フィルターチェンジャー、外部制御など多彩な機能を標準装備しています。
リーフレット オプションアクセサリー構成図概要
特長
- 248、313、334、365、405、436nmを高出力
- 安価に248nmの光が利用可能
- フィルター（オプション）で波長選択
- 100～5の連続可変調光機能
- RS232Cポートによる外部制御も可能
応用分野
- 蛍光観察
- 液晶封止
- ディスプレイ検査
- 環境計測
- 光殺菌
- 光触媒
- UV接着剤の硬化
- 測定デバイスのプロセス検査
- 照明
- 半導体関連
- 各種研究開発
など
放射スペクトル ※参考値
応用例
光化学反応
必要に応じて波長選択や切り換えなどができるので、光化学の様々な研究用途に幅広く活用ができます。
偏光露光
単色光に偏光フィルターを使用すると、P偏光だけが透過します。
光の振動方向を一方的にする事で分子の配列も整列できます。
UV接着、UV硬化
バンドパスフィルターを装着して、単色光でUV接着ができます。
露光時間をタイマーで設定して、一定のエネルギーで接着工程を安定させる事ができます。
使用例
オプションフィルターをセットして、取り出す輝線を選択することができます。
バンドパスフィルター
短波長カット(ロングパス)フィルター
長波長カット(ショートパス)フィルター
光学系
コールドミラー
光学系にコールドミラーを配置することにより、光量のロスを極力減らしながらも、不要な波長域の光をカットしています。これにより熱を抑え、かつ迷光も極端に少なくしています。
超高圧水銀ランプ
250Wの超高圧水銀ランプを使用しています。各輝線の輝度を向上させたオリジナルランプです。
連続可変ＮＤフィルター
円形の連続可変NDフィルターを採用し、100～5までの連続的な光量調整を可能にしています。コントロールパネルの操作により、1ピッチごとに設定することができます。
フィルターチェンジャー
最大で8枚のフィルターを切り換えることができます。フィルターを専用ホルダーにセットし、 フィルターチェンジャーに取り付けます。ネジ込み式なので取り付けは簡単です。フィルターの位置選択はコントロールパネルから操作することができます。
※装着可能フィルターサイズ：φ25mm、厚み6mm以下
構成・付属品
- 本体
- ランプカートリッジ
- ライトガイド取付口
- フィルターホルダー×8個
- カニメ工具
- ランプカートリッジ保護カバー
- ランプカートリッジ通い箱
- 専用電源ケーブル (3ピンソケット、3m)
- RS232Cケーブル (1.8m)
- 取扱説明書
ほか
オプションアクセサリー
短波長/長波長カットフィルター
不要な波長の輝線を阻止するためのカットフィルターです。
ライトガイド
水銀光源の出射口からの光は、ライトガイドを通じて照射することができます。これにより出射光の引き回しが便利になります。2分岐や3分岐などの特注品も取り扱っています。

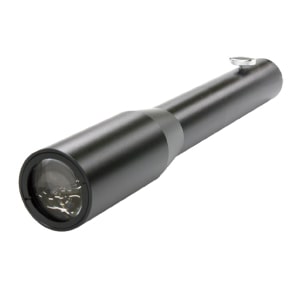

ロッドレンズ
ライトガイドに取り付けて、照射むらの少ない均一な照明にすることができます。
ラインナップは、投影サイズの違う0.5倍、1倍(標準)、2倍の3種類をご用意しました。
| タイプ (倍率) | 波長域 |
|---|---|
| RLQL80-05 (0.5倍) | UV域～ (合成石英) |
| RLQL80-1 (1.0倍) ※標準 |
UV域～ (合成石英) |
| RLQL80-2 (2.0倍) | UV域～ (合成石英) |
遮光めがね
強い光から眼を守るための遮光めがねです。
※JIS T 8141 遮光番号#5対応
製品仕様
| 型式 | REX-250 |
| 波長範囲 | 240～440nm |
| 回路方式 | スイッチング方式 |
| 入力電圧(切替式)*1 | 定格AC100V 50/60Hz (入力可能範囲 AC90-132V) 定格AC200V 50/60Hz (入力可能範囲 AC180-264V) |
| 皮相電力 | 620VA以下 ※AC100V入力/50Hz時 712VA以下 ※AC220V入力/50Hz時 |
| ランプタイプ | 超高圧水銀ランプ250W |
| ランプ電圧、電流 | 40V±6V 6.3A (DC) ※代表値 |
| ランプ寿命 | 1000h *2 *3 *4 |
| ランプメンテナンス | アライメントフリー カートリッジ式 |
| 冷却方式 | 強制排気空冷 |
| 機能 |
シャッター開閉 パルスモーター駆動 シャッタータイマー 0.5～99999.9s 光量調整 100～5(T)連続可変 フィルターチェンジャー 装着可能フィルター φ25mm t6mm以下 8枚 ランプライフ |
| ミラーモジュール | UV 240～440nm |
| コントローラー | 内蔵 |
| 外部制御 | RS232C ※ケーブルは3m以下のものを使用 シーケンサによるランプON/OFF制御 |
| 安全機構 | ランプ異常時、後面扉開時、ランプ使用時間1000h超時、 冷却ファン異常時、内部温度異常時 |
| 使用環境 | 温度 10～35℃ 湿度 20～80％ ※結露なきこと |
| 寸法 | 262(W)×341(D)×489(H)mm ※突起物を除く |
| 質量 | 19.2kg |
*1 標準仕様はAC100V、工場出荷時に設定 (ユーザーでの切り替えは不可)
*2 平均寿命とは、定格電力で連続点灯した場合の寿命時間の平均を表す。頻繁に点灯消灯を繰り返すと、短寿命の原因となる。
寿命とは次の①②いずれかが生じたときを指す。
①水平照度または全光束の測光量が初期の70％になったとき
②点灯不能になったとき
*3 点灯時間は、ランプ交換の目安とし、ランプ保証を行う時間ではない。
*4 ランプ保証は、納入後1年または、500hのいずれか早い期間内に点灯不能になったとき無償交換とする。放射照度減衰は保証しない。
 警告 |
当光源は、眼や皮膚に有害な強い紫外光を照射します。 ご使用の際は、遮光めがねなどの保護具を必ず使用してください。 |
※製品仕様、外観などは予告なく変更する場合がありますので、あらかじめご了承ください。
