テレセントリック均一照射ユニットとは
照射距離を変えても*1照射エリアが変わらない均一照射レンズユニットです。
*1 作動距離は仕様を参照ねがいます。
※本製品は単体では使用出来ません。必ず、ロッドレンズと組み合わせてお使いください。
製品動画
Telecentric Uniform illumination unit for RLQL80-1
概要
特長
- ロッドレンズに取り付けてテレセントリックかつ均一照射が可能
- 照射距離を変えても*1同じ光量で照射が可能
- 照射エリア□31mm、□15mmの2種類をラインナップ
*1 作動距離は仕様を参照ねがいます。
製品概要
ロッドレンズのみでは照射距離によって照射エリア(サイズ)が変わってしまいますが、テレセントリック均一照射ユニットを取り付けることにより同じ照射エリアでの照射が可能になります(作動距離内において)。
照射距離を変えても同じ光量で照射する場合に適しています。

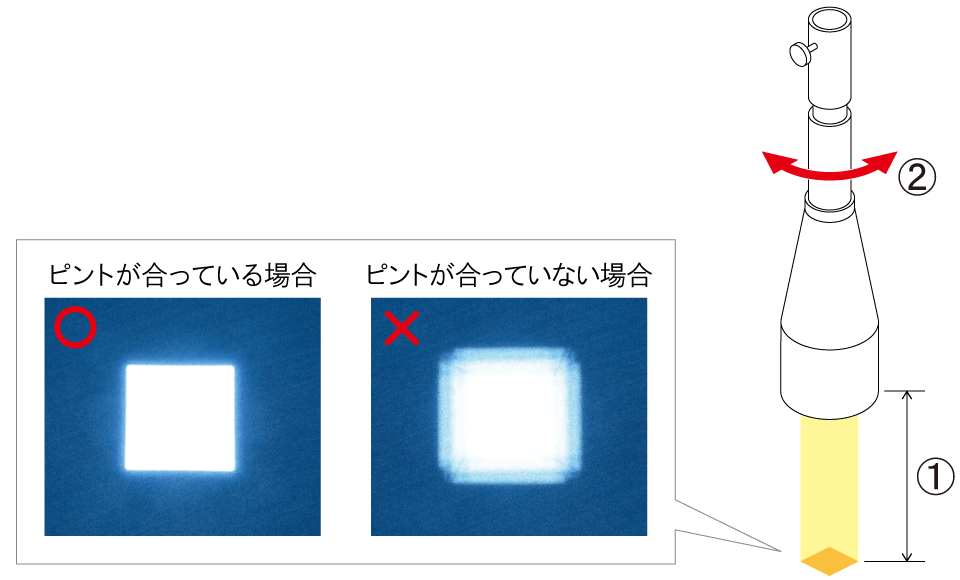

使用方法
①照射距離を固定します(作動距離内において)。
②の部分を回してピント調整を行います。
接続例
オプションアクセサリー
製品仕様
| 型式 |  TOU-1-31 |
 TOU-05-15 |
| 材質 | 合成石英 | 合成石英 |
| 作動距離/照射エリア ※測定波長550nm |
 |
 |
| 対応ロッドレンズ | RLQL80-1 | RLQL80-05 |
| 質量 | 360g | 380g |
※製品仕様、外観などは予告なく変更する場合がありますので、あらかじめご了承ください。
