シングルモノクロメータ CMS-100

シングルモノクロメータ CMS-100

CMS-100とは

F/2.8で明るくコンパクトなシングルモノクロメータです。コントローラーからの操作で波長やスリット幅の切り換えができます。


キセノン光源と組み合わせた単色光照明システム例 リーフレット APIダウンロード

製品動画

How to connect >MAX-303 and CMS-100

Tuning the wavelength MAX-303 + CMS-100

概要

特長

  • モーター駆動装置とコントローラーを標準装備
  • 入出力部に専用のマウントを備えて拡張性を重視
  • 5軸加工機による一体加工で調整箇所を激減、安定性能を維持
  • 光学ベンチなどに取り付ける標準ネジや取付治具をご用意
  • 自動スリット搭載

光学系

分光したい波長を選択
専用コントローラーで所望の波長を入力します。サインバー駆動でグレーティングが精度良く回転します。

スリット幅を設定
高さ3mmのスリットを幅0.3mm、0.5mm、1.0mmの3段階で切り換えが可能です。入射側、出射側各々の設定が可能です。

光学系

グレーティングの種類(1200本/mm)

グレーティングは、1枚搭載可能です。使用する波長帯に合わせてグレーティングを選択します。
ラインナップは、ブレーズ波長250nm、400nm、500nmの3種類があります。

回折効率フレーズ波長250nm 回折効率フレーズ波長400nm 回折効率フレーズ波長500nm

構成・付属品

  • 本体
  • グレーティング ※溝本数とブレーズ波長を選択
  • コントローラー
  • コントローラーケーブル (1.8m)
  • ACアダプタ
  • 取扱説明書
  • API ※ダウンロード

ほか


オプションアクセサリー

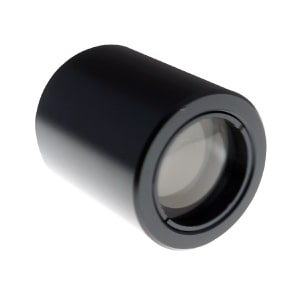

コリメートレンズユニット(特注品)

コリメートレンズユニット(特注品)

出射光を平行光にするレンズユニットです。

通信専用ケーブルセット


製品仕様

1200本/mmグレーティングの場合 600本/mmグレーティングの場合
型式 CMS-100
分光方式 ツェルニーターナー型
焦点距離(f) 100mm
F値 F2.8
波長範囲 保証範囲 220~900nm *2
動作可能範囲 0~900nm
保証範囲 220~1100nm *2
動作可能範囲 0~1100nm
逆線分散値 8.3nm/mm (550nm) 16.4nm/mm (550nm)
分解能 ①2.6nm ②4.3nm ③8.6nm (546.1nm)
※スリット幅切換
①5.1nm ②8.5nm ③16.9nm (546.1nm)
※スリット幅切換
波長精度*1 ±1.0nm ±2.0nm
波長再現性*1 ±0.2nm ±0.5nm
最小波長送り 0.1nm
グレーティング 溝本数 1200本/mm
ブレーズ波長 250nm、400nm、500nm
※1種類を選択
溝本数 600本/mm
ブレーズ波長 250nm、400nm、500nm
※1種類を選択
スリット 3段切換式 (自動)
幅×長さ ①0.3×3.0mm ②0.5×3.0mm ③1.0×3.0mm
波長走査方式 サインバー方式
波長駆動装置 パルスモーター駆動
入力電圧 定格DC12V
(ACアダプタ入力可能範囲 AC100~240V 50/60Hz)
皮相電力 15VA以下 ※AC100V入力/50Hz時
外部制御 RS485
使用環境 温度 10~35℃
湿度 70%以下 ※結露なきこと
寸法 本体 231(W)×175(D)×143(H)mm ※突起物を除く
コントローラー 160(W)×100(D)×47(H)mm ※突起物を除く
質量 本体 5.6kg
コントローラー 0.8kg

*1 25℃環境における値
*2 搭載するグレーティングによって異なる
※ 次数カットフィルターは付属していません。



※製品仕様、外観などは予告なく変更する場合がありますので、あらかじめご了承ください。
